一、产品优势

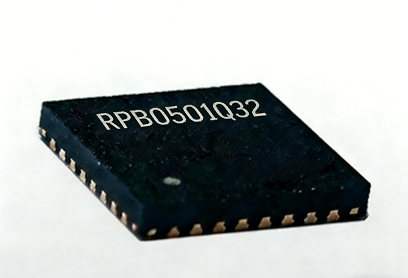

RPB0501Q32是基于先进磁通门技术的B型/A+6型高精度漏电保护专用芯片，专门用于检测含直流、高频交流的复杂剩余电流，适配新能源、配电等高标准电气安全场景。芯片集成完整磁通门控制内核，外围器件需求极少，大幅降低整机BOM成本；标准化硬件架构可缩短产品安全认证周期，支持电子式、电磁式两类RCD漏电保护方案，兼顾开发成本与极端工况可靠性，是新一代漏电断路器、充电桩漏电防护的核心控制芯片。

二、核心功能优势

1. 多类型漏电高精度检测

支持AC、直流、高频非线性剩余电流采样，AC50Hz动作电流典型23.2mA，检测精度达0.1mA级别，可识别变频设备、充电桩产生的直流漏电偏置，覆盖B型漏电全检测需求。

2. 极速脱扣安全防护

5000mA大漏电工况下脱扣延迟低至15ms，常规30mA漏电脱扣响应约150ms，优于行业法规标准；TRIP驱动引脚电平输出精准，可直接驱动继电器、可控硅脱扣机构。

3. 长寿命工业级稳定设计

采用高标准硅工艺与工业电气架构，理论设计使用寿命超20年，ESD抗静电能力强，FIT可靠性指标优异；内置瞬时浪涌电流抑制，抵御电网冲击干扰。

4. 双架构方案兼容，降本增效

同时支持电子式RCD、无源电磁式RCD两种应用方案；电子式板级尺寸紧凑、硬件成本低，电磁式在电压跌落、强电磁干扰环境下可靠性拉满，适配不同行业严苛EMC需求。

5. 极简外围，缩短认证周期

电路精简，所需外围元器件数量少，系统成本更低；标准化高可靠电路结构，匹配国内外多项电气安全标准，大幅缩短产品研发、检测、认证周期。

三、适用应用场景

1. 新能源汽车充电设备：家用/商用交流充电桩、模式2 IC-CPD车载控制盒，检测充电回路直流漏电隐患

2. 智能低压配电系统：新一代B型RCBO、RCCB漏电断路器，解决工业变频设备残余直流漏电引发的电气火灾

3. 工业关键基础设施：重工业配电、铁路沿线供电保护等高电磁干扰场景电磁式漏电防护

4. 出海电气设备：适配GB/T 18487、GB/T 40820、IEC 62955、IEC 62752等国内外安全标准，适配外销电气产品

四、工业级环境特性

1.供电规格：工作电压DC4.85~5.15V（典型5V），推荐搭配低纹波LDO提升抗噪声；未接零序互感器时待机电流≤10mA，接互感器≤26mA。

2. 宽温稳定运行：工作温度区间-40℃~+105℃，高低温环境下漏电检测精度、脱扣速度无明显衰减。

3. 电气驱动参数：脱扣引脚高电平4.2~5V，最大驱动5mA，高低电平分界清晰，驱动执行器件精准稳定。

4. 频率适配能力：兼容50Hz、400Hz、1kHz多频率交流回路，非线性漏电信号识别无失真。
