一、产品简介

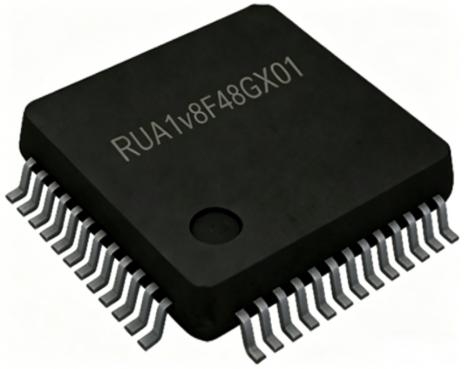

RUA1v8F48GX01 是低压低功耗高性能定时控制专用芯片，集成 6502 运算内核、完整 LCD 液晶驱动引擎，硬件固化全套定时逻辑，无需额外编程，仅搭配简易外围器件即可实现多路时序自动控制。适配 DC1.2~1.8V 低压电池供电设备，搭载 8 键人机交互、全屏液晶显示、多重省电防误触机制，一站式解决智能家居、工业、养殖、户外照明的分时启停控制需求，大幅缩短时控类产品开发周期。

二、核心功能优势

1. 完整 24h 高精度计时系统

实时时钟支持星期 / 时 / 分 / 秒完整显示，提供带秒、无秒两种定时精度可选；内置每周自动校时功能，单次误差补偿 ±30 秒，长期运行时间偏差极小。

2. 16 组独立可编程定时

支持 16 组分开设置 ON 开启、OFF 关闭时段，内置 15 种星期组合方案，可自定义工作日、周末、单日、隔日等多种循环模式；配备 AUTO 自动、常开 ON、常关 OFF 三种运行模式自由切换。

3. 低功耗智能休眠与防误操作

支持 1~5 分钟自定义自动休眠，休眠状态时钟、定时任务持续运行，任意按键唤醒；30 秒无操作自动锁键盘，连续四次 CLR 按键即可解锁，杜绝误触修改定时参数。

4. 一体化人机交互与拓展能力

配套 8 组专用功能按键，内置 LCD 全屏测试模式；多路复用 GPIO 端口，可外接蜂鸣器、各类传感器，拓展声光提醒、外部联动功能；集成硬件按键去抖电路，操作稳定无失灵。

5. 高集成单片架构，开发简单

内置 12KB OTP 程序存储、256B 内存、硬件看门狗，搭配 LQFP48 紧凑型封装；自带 LCD 偏置发生器，无需外置液晶驱动 IC，外围电路极简，BOM 成本更低。

三、适用应用场景

1. 户外照明设备：市政路灯、广告霓虹灯、门店招牌灯分时开关控制

2. 工业自动化设备：机床间歇动作、配电柜、电控箱时序启停管理

3. 智慧养殖设备：养殖自动供水、定时饲料投喂系统

4. 智能家居终端：空调、热水器、电视等家电定时电源控制

四、工业级环境特性

1. 供电规格：标准工作电压 DC1.2~1.8V，推荐 1.5V 单电池供电，适配纽扣电池、干电池低功耗终端。

2. 液晶驱动标准：支持 3.0V 液晶，1/4 占空比、1/3 偏置驱动方案，屏幕显示对比度高。

3. 封装规格：LQFP48 贴片封装，尺寸 7×7×1.4mm，符合 JEDEC 国际标准，PCB 布局紧凑。

4. 稳定运行保障：内置硬件看门狗，防止程序死机；长期休眠待机功耗极低，适合长期无人值守设备
